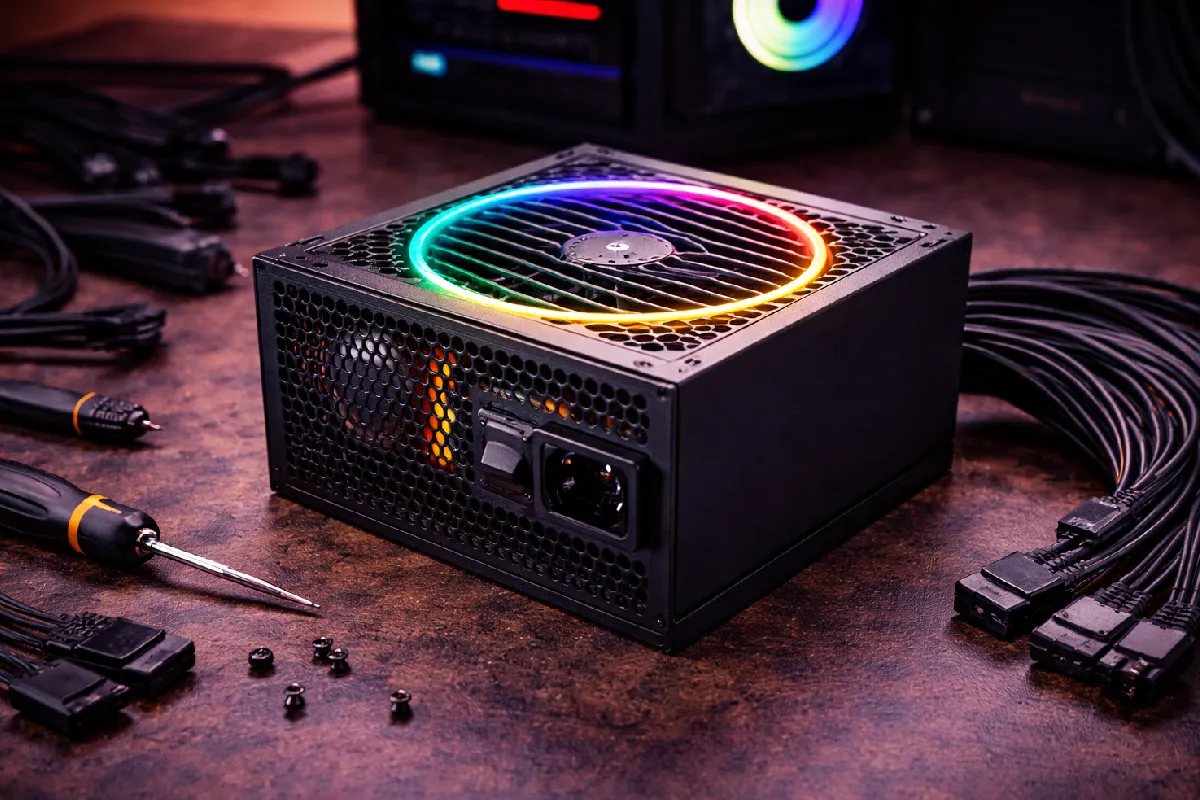

O Dossiê da Energia: ATX 3.0, Picos Transientes e Como o Novo Padrão Salva sua GPU

Você monta o PC dos sonhos. Uma RTX 4080 ou 4090, um processador i9 ou Ryzen 9, e reutiliza sua fonte de alimentação (PSU) confiável de 850W 80 Plus Gold comprada em 2019. Afinal, a calculadora de potência diz que o sistema consome 700W. Você tem folga, certo?

Você abre um jogo pesado. No momento em que a explosão acontece na tela, o PC desliga. Como se alguém tivesse puxado da tomada. Sem tela azul, sem aviso. Apenas o “clique” do relé da fonte desarmando.

Você liga de novo. Funciona normal. Abre o jogo. Desliga de novo.

Você pensa: “A fonte está com defeito”.

Não. A fonte está fazendo exatamente o que ela foi projetada para fazer: proteger o sistema. O problema é que ela foi projetada para um mundo que não existe mais.

Bem-vindo à era dos Picos Transientes (Power Excursions) e da norma ATX 3.0.

Neste guia técnico definitivo, vamos explicar por que as placas de vídeo modernas “mentem” sobre seu consumo, a engenharia por trás das novas fontes que suportam 200% de sobrecarga, a polêmica saga dos conectores 12VHPWR que derretem e como o novo padrão 12V-2×6 (ATX 3.1) resolveu o problema silenciosamente.

1. O Problema: O Consumo “Médio” vs. A Realidade Instantânea

Durante duas décadas, o padrão ATX (Advanced Technology Extended) permaneceu quase inalterado. Fontes eram tanques de energia estáveis.

Mas a arquitetura das GPUs mudou.

O Fenômeno do “Power Spike”

As placas modernas (RTX 3000/4000 e RX 6000/7000) têm clocks extremamente agressivos. Elas mudam de voltagem e frequência milhares de vezes por segundo.

Digamos que uma RTX 3080 tenha um TDP (Thermal Design Power) oficial de 320 Watts.

Isso é a média.

Em microssegundos (100μs), durante uma carga complexa de renderização, essa mesma placa pode dar um “pulo” para 600 Watts ou mais. Isso se chama Transiente de Potência.

A Reação da Fonte Antiga (ATX 2.4)

As fontes antigas possuem proteções rígidas:

• OPP (Over Power Protection): Proteção contra sobrecarga.
• OCP (Over Current Protection): Proteção contra sobrecorrente.

Quando uma fonte antiga de 750W vê um pico repentino de consumo que soma 900W (mesmo que dure apenas 0.0001 segundos), o circuito de proteção pensa: “Curto-circuito! Perigo!” e corta a energia imediatamente para salvar o PC.

É por isso que fontes de alta qualidade (Corsair, Seasonic) de gerações anteriores desligam com GPUs novas, mesmo tendo “Watts suficientes” no papel. Elas são rápidas demais no gatilho.

2. A Solução: O que é ATX 3.0?

Em 2022, a Intel lançou a especificação ATX 3.0. Foi a maior mudança em fontes de alimentação desde 2003.

Não é apenas sobre ter um cabo novo. É sobre a Tolerância à Excursão de Potência.

A Regra dos 200%

Para uma fonte receber o selo ATX 3.0, ela é obrigada a passar por um teste brutal:

Ela deve suportar 200% da sua potência nominal por 100 microssegundos (100μs) sem desligar e sem deixar a voltagem cair fora dos padrões (11.4V – 12.6V).

• Exemplo: Uma fonte ATX 3.0 de 1000W deve, obrigatoriamente, aguentar um pico de 2000W por uma fração de segundo sem desarmar.
• A Mágica: Os capacitores do lado primário e secundário são muito maiores e a topologia é ajustada para agir como um “amortecedor”, absorvendo o impacto do pico da GPU sem entrar em pânico.

Isso elimina o problema dos desligamentos aleatórios (Black Screen crashes) em sistemas modernos.

3. O Conector da Discórdia: 12VHPWR (PCIe 5.0)

Junto com o ATX 3.0, veio o novo conector físico: o 12VHPWR (12 Volt High Power).

O objetivo era nobre: limpar a bagunça de cabos.

Uma RTX 3090 Ti ou 4090 precisava de três ou quatro cabos de 8 pinos antigos. Era uma “jiboia” de fios dentro do gabinete.

O 12VHPWR entrega até 600 Watts em um único cabo fino.

Anatomia do 12VHPWR (12+4 Pinos)

• 12 Pinos de Força: Maiores, carregam a corrente elétrica (12V e Terra).
• 4 Pinos de Sinal (Sideband / Sense Pins): Pequenos, ficam em cima ou embaixo. Eles são a “inteligência”.

A Comunicação “Smart”

Os 4 pinos pequenos (SENSE0 e SENSE1) permitem que a fonte converse com a placa de vídeo.

• Antes de ligar, a GPU “lê” esses pinos.
• Se os pinos disserem “Sou uma fonte de 600W”, a GPU libera o boost máximo.
• Se os pinos disserem “Sou uma fonte fraca de 300W”, a GPU bloqueia o consumo e não tenta puxar mais energia, evitando queima.
• Em fontes antigas (com adaptadores), essa comunicação inteligente não existe ou é simulada (enganada).

4. O Escândalo do Derretimento: O Que Aconteceu?

No lançamento da RTX 4090, a internet foi inundada de fotos de conectores derretidos, cheiro de plástico queimado e placas de R$ 10.000 destruídas.

A culpa foi jogada na NVIDIA, nas fabricantes de cabos (Astron vs NTK) e nos usuários.

A Causa Raiz: Resistência de Contato.

Passar 600 Watts (50 Amperes a 12V) por pinos tão pequenos exige um contato perfeito.

Se o conector não estiver 100% inserido (até o fundo, sem folga), a área de contato diminui.

• Física Básica: Menor área de contato = Maior Resistência.
• Maior Resistência + Alta Corrente = Calor Extremo (Efeito Joule).

O conector esquentava tanto que o plástico derretia, os pinos entravam em curto e a placa morria.

O Erro de Design:

O mecanismo de trava (o “clique”) do 12VHPWR original era fraco. Era muito fácil achar que estava encaixado quando, na verdade, faltava 1mm. E esse 1mm era fatal. Além disso, dobrar o cabo muito perto do conector fazia os pinos internos se soltarem.

5. A Correção Silenciosa: ATX 3.1 e o 12V-2×6

A indústria agiu rápido, mas silenciosamente.

Em 2023/2024, o padrão foi atualizado para ATX 3.1. O conector mudou de nome para 12V-2×6.

Visualmente, eles parecem idênticos. Você pode plugar um cabo novo numa placa velha e vice-versa. Mas a engenharia mudou.

As Mudanças de Segurança (H++):

1. Sense Pins Recuados (Shorter Sense Pins):
   • Esta é a genialidade da correção. Os pinos de comunicação (os 4 pequenos) foram empurrados para trás (ficaram mais curtos).
   • Resultado: Se você plugar o cabo “meia-boca” (não for até o fundo), os pinos de força podem até encostar, mas os pinos de comunicação não encostam.
   • Como a GPU não detecta os pinos de comunicação, ela entende “Cabo desconectado” e não liga ou limita a energia para modo de segurança.
   • Ou seja: O PC só funciona se o cabo estiver perfeitamente encaixado. O erro humano foi eliminado pela engenharia.
2. Pinos de Força Mais Longos: Para garantir melhor contato.

Como saber se minha fonte é segura?

Procure na caixa ou specs por ATX 3.0 (já é seguro se usar o cabo nativo corretamente) ou ATX 3.1 (o padrão mais novo e seguro).

Se sua fonte é ATX 3.0, o cabo que vem nela já é de alta qualidade. O problema maior estava nos Adaptadores (o “polvo” que vinha com a placa de vídeo) usados em fontes antigas.

6. O Perigo dos Adaptadores (O “Polvo”)

Se você tem uma fonte antiga e usa aquele adaptador que transforma 3 ou 4 cabos de 8 pinos em um conector 12VHPWR, você está correndo riscos adicionais.

1. Pontos de Falha: Você adiciona múltiplas conexões e soldas no caminho da corrente. Cada emenda é um ponto de resistência e calor.
2. Dobra Rígida: Os adaptadores costumam ser rígidos e volumosos. Ao fechar a tampa do gabinete, você “esmaga” o adaptador, forçando o conector da GPU para baixo ou para cima, criando a folga que causa o derretimento.
3. Falta de Comunicação: O adaptador apenas aterra os pinos Sense para “enganar” a GPU dizendo que está tudo bem.

Recomendação de Ouro:

Se você comprou uma GPU High-End (RTX 4070 Ti Super, 4080, 4090), compre uma Fonte ATX 3.0/3.1 Nativa.

Use o cabo nativo que sai da fonte direto para a GPU. Sem emendas. Sem adaptadores. É um investimento de R$ 800 para proteger um hardware de R$ 10.000.

7. Como Instalar Corretamente (O Ritual de Segurança)

Mesmo com ATX 3.1, a física ainda exige respeito. Siga este protocolo ao instalar sua placa de vídeo:

1. Inspeção Visual: Olhe dentro do conector do cabo e da placa. Verifique se não há plástico rebarbado ou pinos tortos.
2. O Clique: Empurre o conector com firmeza. Você deve ouvir e sentir um “Click” tátil da trava.
3. O Teste do Recuo: Puxe levemente o corpo do conector (não o fio). Ele não deve se mover nem 1 milímetro.
4. A Regra dos 35mm: Não dobre o cabo imediatamente após o conector. Deixe pelo menos 35mm (3.5cm) de cabo reto saindo da placa antes de começar a curvatura para arrumar os cabos. Isso evita que os terminais internos sejam puxados lateralmente.
5. Gabinete Largo: Certifique-se de que a tampa lateral do gabinete não vai esmagar o cabo quando fechar. Se estiver tocando, compre um adaptador em “L” (90 graus) de marca confiável (CableMod V1.1 ou nativo da fonte) ou troque de gabinete.

8. Eficiência e Certificações: 80 Plus vs. Cybenetics

Ao comprar sua nova fonte ATX 3.0, você verá o selo 80 Plus Gold/Platinum.

Esse selo está ficando obsoleto. Ele testa a eficiência em temperatura ambiente fria (23°C), o que é irrealista dentro de um PC gamer quente.

O Novo Padrão: Cybenetics

A Cybenetics testa fontes de forma muito mais rigorosa, em temperaturas altas e medindo o ruído.

Eles têm dois selos:

1. ETA (Eficiência): Bronze, Silver, Gold, Platinum, Titanium, Diamond.
2. LAMBDA (Ruído): Standard (barulhenta) até A++ (Silenciosa).

Uma fonte pode ser “80 Plus Gold” mas ser barulhenta e ter componentes ruins.

Se uma fonte tem selo Cybenetics Platinum, ela foi testada ao extremo. Dê preferência a marcas que exibem certificação Cybenetics.

9. Minha Experiência Pessoal: O Medo da 4090

Quando montei um sistema com RTX 4090, o medo de derreter era real. Eu tinha uma fonte de 1000W topo de linha, mas era ATX 2.4 (modelo antigo).

Usei o adaptador da NVIDIA por uma semana. O emaranhado de cabos era horrível e a tampa do gabinete encostava nos fios. Eu abria o PC todo dia para ver se estava cheirando queimado.

Decidi trocar por uma MSI MPG A1000G (ATX 3.0).

A Mudança:

• Um único cabo saindo da fonte direto para a placa. Limpeza visual incrível.
• O cabo nativo é mais flexível e maleável que o adaptador rígido.
• A paz de espírito de saber que, se houver um pico de energia, a fonte foi projetada para aguentar, e se o cabo estiver mal encaixado (nos modelos novos), a placa nem liga.

10. Tabela de Dimensionamento: Quantos Watts você precisa?

Com ATX 3.0, a regra de “pegar o dobro para garantir” mudou um pouco, pois as fontes aguentam picos. Mas a eficiência (curva de 50%) ainda importa.

FAQ: Energia e ATX 3.0

1. Posso usar uma fonte ATX 3.0 em uma placa de vídeo antiga (8 pinos)?

Sim! As fontes ATX 3.0 vêm com cabos normais de 8 pinos (6+2) também. Elas são totalmente retrocompatíveis. Você terá uma fonte excelente e pronta para o futuro quando trocar de GPU.

2. O que é cabo “Sleeved” e é seguro no 12VHPWR?

Cabos sleeved (com acabamento em tecido individual) são lindos, mas aumentam o volume do cabo, tornando-o mais difícil de dobrar. Se for comprar cabos customizados (CableMod), certifique-se de que são da nova revisão (sem falha no sense pin) e instale com cuidado redobrado. Evite extensores baratos do AliExpress para 12VHPWR.

3. Single Rail vs Multi Rail: O que é melhor para Gamer?

• Single Rail: Toda a potência (ex: 1000W) está disponível em qualquer conector. Mais fácil, sem dor de cabeça. Ideal para gamers e overclockers.
• Multi Rail: A potência é dividida em “disjuntores” (ex: 40A por cabo). Mais seguro contra curto-circuito catastrófico, mas se você ligar a GPU no “trilho” errado, o PC desliga (OCP ativa cedo).
• Veredito: Compre Single Rail ou fontes que tenham uma chave para trocar o modo (como as Corsair HXi/AXi).

4. Minha fonte faz um “tec” quando liga e desliga. É defeito?

Não. Isso é o Relé de Bypass NTC. É um sinal de qualidade. Ele protege a fonte contra a corrente de inrush (o surto inicial ao ligar na tomada). Fontes baratas não fazem barulho porque usam termistores baratos sem relé. O “tec” é o som da segurança.

5. Nobreak (UPS) ajuda?

Cuidado! Se você tem uma fonte de 1000W com PFC Ativo (todas modernas), você NÃO PODE usar estabilizador (nunca!) e, se usar Nobreak, ele precisa ser Senoidal Puro e ter potência real (VA) para segurar o pico.

Um Nobreak barato de 600VA “PWM” vai desligar ou queimar sua fonte quando a GPU der um pico de energia, pois a forma de onda quadrada é nociva para o PFC Ativo. Na dúvida, ligue direto na tomada com um bom filtro de linha (Clamper) e esqueça o Nobreak barato.

Conclusão: O Coração do Sistema

A Fonte de Alimentação não dá FPS. Ela não melhora os gráficos.

Mas ela é o único componente que pode matar todo o resto do seu PC.

Investir em uma fonte ATX 3.0 / 3.1 de qualidade (Tier A) não é gastar dinheiro à toa; é fazer um seguro de vida para seu investimento.

Com a normalização do conector 12V-2×6 e a engenharia robusta contra transientes, finalmente temos uma infraestrutura elétrica capaz de acompanhar a brutalidade das GPUs modernas.

Verifique seus cabos hoje. Se estiver usando adaptador torto, considere o upgrade.
